關于三位五通電磁閥的選擇
自20世紀80年代以來，自動化，省力化得到了迅速的發展。氣動技術在工程應用和日常生活中被廣泛的使用。文章通過對簡單氣動回路的分析，闡述對三位五通電磁閥在實際中的選擇。
關鍵詞：4v電磁閥，三位五通，中位加壓，中位匯壓，中位加壓
隨著氣動技術在日常生活和工業中廣泛的應用，電磁閥作為氣動控制元件中主要的執行元件被大量地使用。本電磁閥中的其中一種即三位五通電磁閥在實際工況下的選技進行了簡略的介紹。
三位五通電磁閥的定義
三位五通電磁閥顧名思義，有三個工作位置，五個口。三個位置是指電磁閥的閥芯有三個位置。三位電磁閥都是有兩個線圈的，作者暫且稱之為A和B線圈。AB都不通電的時候閥芯是一個位置，A通電時閥芯會動作，這是第二個位置，A斷電，B通電的時候閥芯的位置是第三個位置。所以一共三個位置。五個口則是一個進氣，兩個出氣和兩個排氣口。
三位五通電磁閥的分類
三位五通電磁閥可以分為中位封閉式閥(簡稱中封閥)、中位泄壓式閥(簡稱中泄閥)和中位加壓式閥(簡稱中壓閥)。當閥芯處于中間位置時(也稱零位)，各通口呈封閉狀態，則稱中封閥;如果出口與排氣口相通，則是中泄閥也稱為ABR連接式;若出口都與進口相通，則稱為中壓閥也稱PAB連接式。

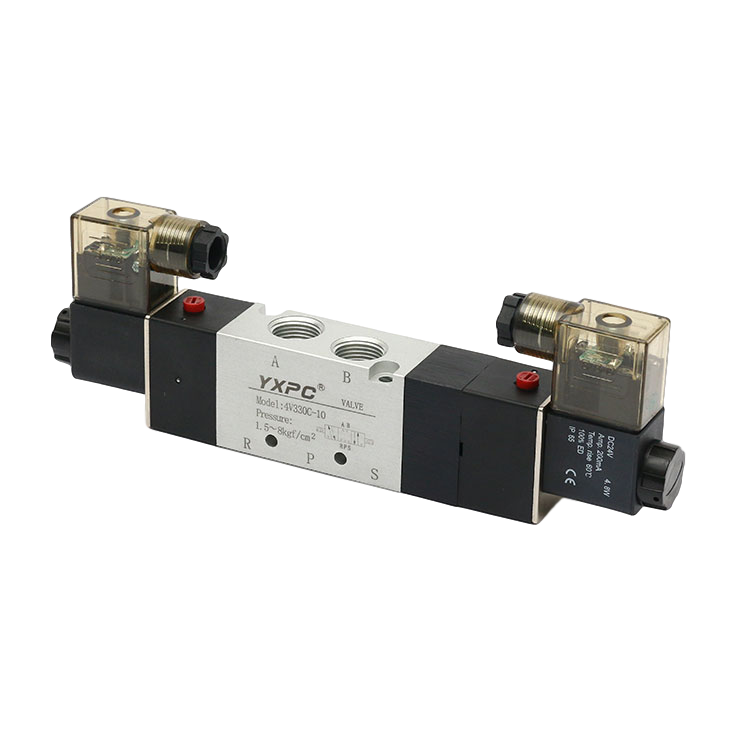

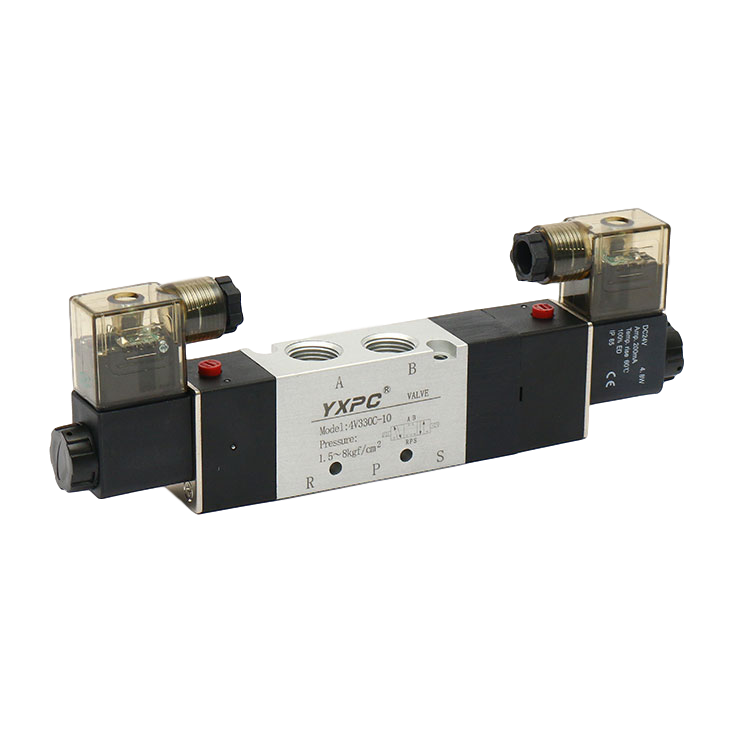

產品型號：4V330C-10電磁閥
產品品牌：羽新
產品材質：鋁合金
通道類型：三位五通
連接形式：內螺紋
接管口徑：G1/8、NPT1/8
產品用途：換向
使用壓力：0.15-0.8（mpa）
動作方式：先導式
適用介質：5-50攝氏度
最高頻率：每秒5次
